Flying Tail Structure Riġidu-PCB Flex

A Flying Tail Structure Rigid-Flex PCB is a specialized rigid-flex configuration characterized by a slender flexible circuit "tail" extending asymmetrically from one edge of the rigid main board (typically >50mm twil). Disinji funzjonali ewlenin jinkludu:
1. Appoġġ Dynamic Cantilever: Il-flex tail liwja/bandli liberament mingħajr konnetturi jew kejbils;
2. Stress Relief: Saffi jew stiffeners tar-ram għax-xejn fl-għerq tad-denb ixerrdu stress mekkaniku;
3. High-Density Interconnect: >Rotot tas-sinjali ta' 40 linja/mm² fid-denb għal trasferiment ta' data-veloċità għolja;
4. Penetrazzjoni fl-Ispazju: Id-denb jaqsam mogħdijiet ristretti (eż. xaftijiet li jduru, paratiji ssiġillati) għal konnettività bejn iż-żoni -.
Użati komunement f'apparati ta 'preċiżjoni li jeħtieġu moviment ripetut jew penetrazzjoni spazjali, bħal ġonot robotiċi, endoskopji mediċi, u attwaturi tal-pinen tal-missili.

Ibgħat l-inkjesta

Karatteristiċi tal-Prodott

1. Disinn ta 'struttura
Konfigurazzjoni asimmetrika tad-denb: denb flex Slender li jestendi unilateralment (proporzjon tal-aspett akbar minn jew ugwali għal 10:1)
Azzjoni Cantilever Dinamika: -tarf ħieles jippermetti artikolazzjoni ta' 360 grad/moviment lineari
Root Stress Relief: Ram b'pass + stiffeners PI (70% inqas stress massimu)

2. Prestazzjoni elettrika
HD Tail Routing: 50μm line/space (>40 linja/mm²)
Integrità Dinamika tas-Sinjal:<±3% impedance drift @10GHz during motion
EMI Shielding: Copper mesh at tail edges (>soppressjoni ta' 30dB)

3. Proprjetajiet mekkaniċi
High-Cycle Flexure: >200K liwjiet @raġġ ta' 1mm (MIL-STD-202G)
Reżistenza għat-torsjoni: kapaċità ta 'brim ta' ± 180 grad (ram illaminat salib- ta '45 grad)
Mikro-Penetrazzjoni: Ħxuna tad-denb Inqas minn jew ugwali għal 0.2mm, travers kanali Ø1.5mm

4. Affidabilità
Reżistenza għall-brix: kisi ta 'parylene 2μm (ħajja ta' ilbies 5x)

Prova Kimika: Klassifikazzjoni IP68 (qsari tas-silikonju fl-għerq)
Firxa tat-Temperatura: -65 grad ~+150 grad (18μm ram imħaxxen)

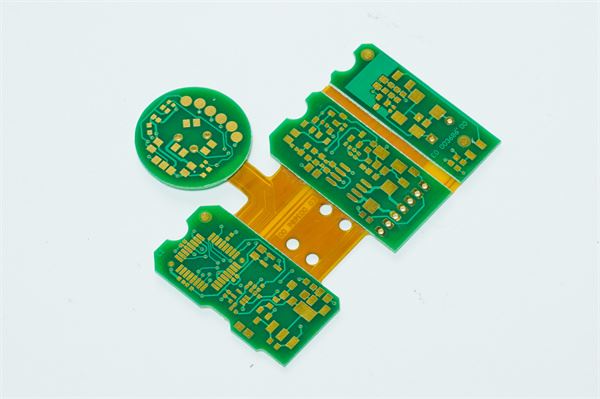

Flying Tail Rigid-Flex PCB

Qasam tal-Applikazzjoni tal-Prodott

Awtomazzjoni Industrijali

Wiring għal ġonot rotanti robotiċi
Ċirkwiti taċ-ċirku taż-żlieq f'magni CNC
Qawwa/sinjal dinamiku fl-irjus tal-istampar 3D

Apparat Mediku

Sezzjoni ta 'artikolazzjoni ta' endoskopju
Armi tal-istrumenti robot kirurġiċi
Leads għal newrostimulaturi impjantabbli

Aerospazjali u Difiża

Attwaturi tal-pinen tal-missili
Feedthroughs bażi tar-radar li jdur
Salib-fili tal-paratija f'sistemi skjerati

Elettronika tal-Konsumatur

Iċ-ċappetta tgħaqqad fi telefowns li jintwew
Moduli tal-kamera li jduru 360 grad
Feedback haptic fil-kontrolluri VR

Automotive

Aġġustament tas-sedil powered
Trasferiment tas-sinjal tal-kolonna tal-istering
Unitajiet flessibbli ta 'monitoraġġ tal-batterija
